雙色玻璃板液位計系列
發表時間：2019-11-08 02:59瀏覽量：3943
概述
雙色玻璃板液位計系列是普通玻璃板液位計的更新產品。它用于工業系統中敞口或帶壓容器內介質的液位指示，特別是無色透明液體的現場測量。它采用特制V型槽玻璃，透射雙色式儀表可實現汽紅液綠的顯示效果，反射雙色式儀表可實現汽紅液黑的顯示效果，具有液位顯示直觀、清晰等特點。若在室內或夜間觀查，可選用照明式雙色玻璃板液位計。
產品分類
●TN30、TN60透射式雙色玻璃板液位計
●TN30J、TN60J透射伴熱式雙色玻璃板液位計
●RN40、RN60反射式雙色玻璃板液位計
●RN40J、RN60J反射伴熱式雙色玻璃板液位計
●TN30F、TN60F透射防霜式雙色玻璃板液位計
●RN40F、RN60F反射防霜式雙色玻璃板液位計
主要技術參數
●中心距：≤3000mm
（可根據用戶需要特殊制作）
●公稱壓力：≤PN6.3MPa
●工作溫度：0～250℃
●自動封閉壓力：≥0.3MPa
●沖洗、排污接口：NPT1/2"內螺紋
（可根據用戶需要特殊制作）
●伴熱蒸汽壓力：≤1.0MPa
●伴熱夾套接頭：G1/2"外螺紋
（也可根據用戶要求制作）
注：標準安裝形式為側-側連接
| 液位計名稱 | 型號 |
公稱壓力 MPa |
介質溫度與工作壓力關系 | 接液材質 | |
|
工作壓力 MPa |
介質溫度 ℃ |
||||
|
透射式雙色 玻璃板液位計 |
T(N)30、 T(N)60 | PN2.5 | 2.5 | 250 |
Ⅰ 類 ：20 25 25Mn Ⅱ 類 ：304 304L 316 316L 321 |
|
透射伴熱式 雙色玻璃板液位計 |
T(N)30J、 T(N)60J | PN4.0 | 4.0 | 200 | |
|
反射式雙色 玻璃板液位計 |
R(N)40、 R(N)60 | 3.6 | 250 | ||
|
反射伴熱式雙色 玻璃板液位計 |
R(N)40J、 R(N)60J | PN6.3 | 6.3 | 200 | |
| 5.4 | 250 | ||||
過程連接
●法蘭連接：HG/T20592-2009 DN20
（可根據用戶需要特殊制作）
●螺紋連接：G3/4″外螺紋
（可根據用戶需要特殊制作）
注：當中心距超過2000mm時儀表本身自帶支撐架
| 玻璃型號7#（280mm） | 中心距CtoC（mm） | 500 | 800 | 1100 | 1400 | 1700 |
| 可視長度V. L.（mm） | 255 | 550 | 845 | 1140 | 1435 | |
| 玻璃型號8#（320mm） | 中心距CtoC（mm） | 580 | 920 | 1260 | 1600 | 1940 |
| 可視長度V. L.（mm） | 295 | 630 | 965 | 1300 | 1635 |

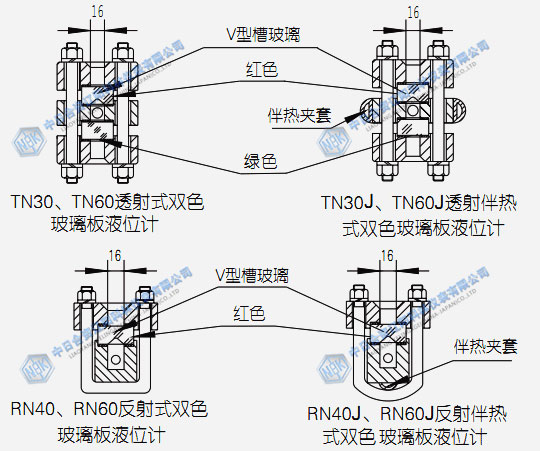

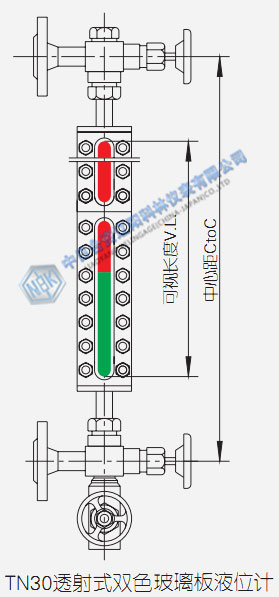

結構形式
