UQK-60系列浮球液位開關適用于工業生產過程中敞開或承壓容器內的液位控制.浮球開關分防爆和非防爆兩大類.具有使用安全、性能可靠、維修方便.克服了其他類型控制器只能在大修期間進行維護的弊病.但該儀表不適用于粘度過大、容易結晶及不銹鋼有腐蝕作用的介質.

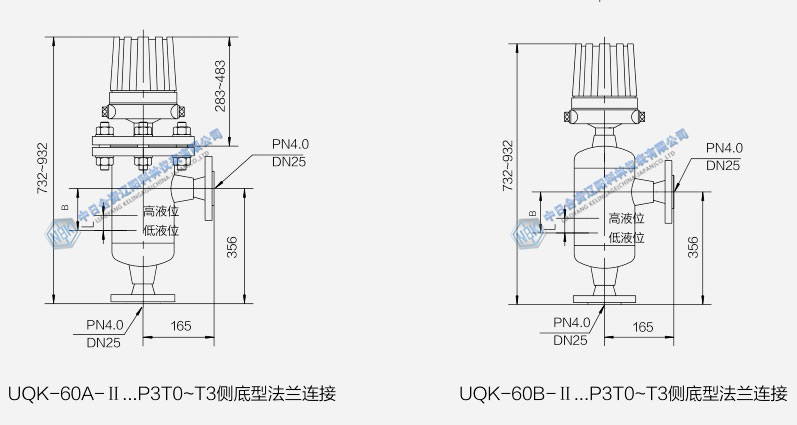

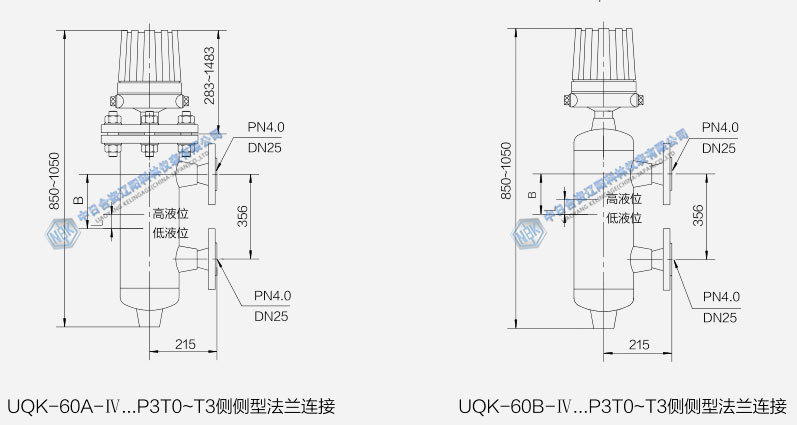

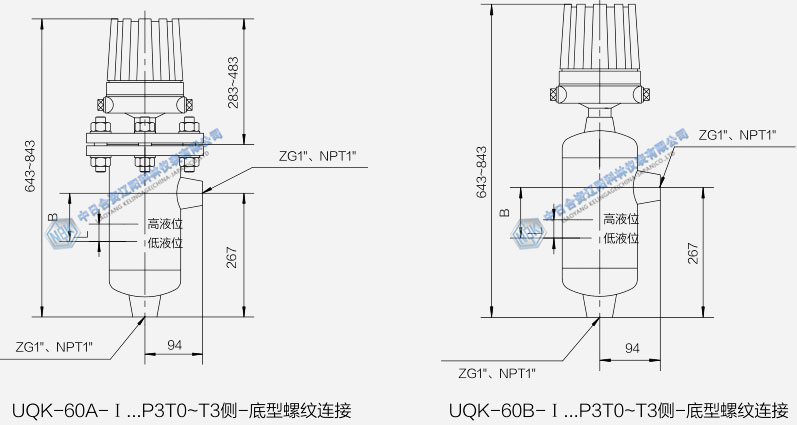

　　UQK-60A/B系列浮球液位開關是以浮球為感應元件,浮球與磁力管剛性連接.在支點上轉動的開關機構上安裝一個永久性磁鐵,當浮子隨著液位升高時,他提起內連桿上吸磁塊進入磁鐵的磁場中,然后磁鐵把非磁性的密封套管迅速閉合,使開關動作.密封套管在開關機構與工藝過程之間提供了靜態壓力邊界.當液位下降時,復位彈簧使磁鐵縮回,從而解除開關機構的動作,液位的控制和報警.實現了液位自動控制過程.

●公稱壓力：≤25.0MPa;
●基本誤差：液位控制±4mm;界位控制±6mm;
●環境溫度：-40℃～85℃；
●工作溫度：-40℃～350℃；
●介質密度：液 位 ≥0.55g/cm³;
            界位密度差 ≥ 0.25g/cm³;
●連接方式：內螺紋：1″NPT或ZG1″ (可按用戶要求選用);
            法蘭連接：HG20615～20635-2009 DN25 (可按用戶要求選用);

●防護等級：IP65;

●接液材質：浮球及控制機構均采用不銹鋼(注:用戶無要求時,高出外浮筒材質一個等級);

●關聯設備：安全柵;

觸點容量:

開關形式	觸點容量	切換速度 （≯ms）	使用壽命 （≮萬次）
微動開關	AC250/125V 5A、DC24V5A	3	50
水銀開關	AC2205A	3	50
舌簧開關	AC220V 0.6A、DC24V0.2A	3	50

注：1、本質安全型僅用于24VDC,50mA;
    2、本質安全型僅用于舌簧、水銀開關。



控制范圍：

液/界位控制

測量元件	控制點	最高壓力 （MPa）	最小密度 (g/cm3) (液位)	最小密度 (g/cm3) (界位)	B (mm)	L (mm)	備注
浮球式	上或下限	25	0.55	0.25	184-80	≤20	控制點不可調

注：1、B-低液位 L-控制范圍
    2、控制范圍和低液位點可根據訂貨要求訂做>





　　UQK-60C/D系列浮球液位開關是以浮球為感應元件，浮球與磁力管剛性連接。在支點上轉動的開關機構上安裝一個永久性磁鐵，當浮子隨著液位升高時，他提起內連桿進入磁鐵的磁場中，然后磁鐵把非磁性的密封套管迅速閉合，使開關動作。密封套管在開關機構與工藝過程之間提供了靜態壓力邊界。當液位下降時，復位彈簧使磁鐵縮回，從而解除開關機構的動作，液位的控制和報警。實現了液位控制過程。

●公稱壓力：≤25.0MPa;
●基本誤差：液位控制±4mm;
●環境溫度：-40℃～85℃；
●工作溫度：-40℃～350℃；
●介質密度：液位≥0.55g/cm³;
●連接方式：內螺紋：1～4″NPT或ZG(可按用戶要求選用);
            法蘭連接:HG20615～20635-2009 DN25～100(可按用戶要求選用);

●防護等級：IP65;

●接液材質：浮球及控制機構均采用不銹鋼(注:用戶無要求時,高出外浮筒材質一個等級);

觸點容量:

開關形式	觸點容量	切換速度 （≯ms）	使用壽命 （≮萬次）
微動開關	AC250/125V 5A、DC24V5A	3	50
水銀開關	AC2205A	3	50
舌簧開關	AC220V 0.6A、DC24V0.2A	3	50

注：1、本質安全型僅用于24VDC,50mA;
    2、本質安全型僅用于舌簧、水銀開關。



控制范圍:

液/界位控制

測量元件	最高壓力（MPa）	最小密度 (g/cm3)	L(mm)	備注
浮球式	25	0.55	20-70	控制點不可調

注：1、B-低液位 L-控制范圍
    2、控制范圍和低液位點可根據訂貨要求訂做

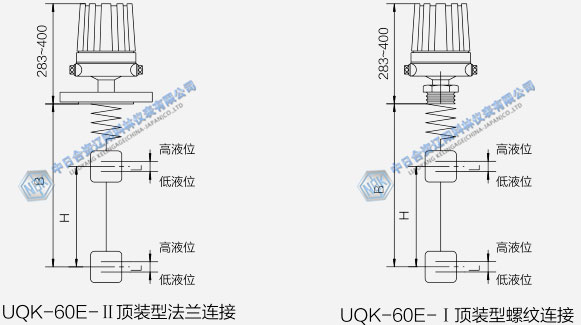

　　UQK-60E頂裝浮子(球)液位開關基于浮力原理是以浮子為感應元件，兩浮子同時懸掛一根鋼絲繩上，即彈簧被重于液體的浮子加載，浮子沉沒在液體里時浮力產生變化，致使彈簧向上位移。彈簧上端與磁力管連接.在支點上轉動的開關機構上安裝一個永久性磁鐵，當浮子隨著液位升高時，他提起內連桿進入磁鐵的磁場中，然后磁鐵把非磁性的密封套管迅速閉合，使開關動作。密封套管在開關機構與工藝過程之間提供了靜態壓力邊界。當液位下降時，復位彈簧使磁鐵縮回，從而解除開關機構的動作，液位的控制和報警。實現了液位自動控制過程。

●公稱壓力：≤10.0MPa;
●基本誤差：液位控制±10mm;
●工作溫度：-40℃～150℃；
●介質密度：≥0.65g/cm³;
●連接方式：內螺紋：2 1/2″NPT或ZG2 1/2″;
            法蘭連接：HG20615～20635-2009 DN80(可按用戶要求選用)；

●防護等級：IP65;

●接液材質：浮球及控制機構均采用不銹鋼(注:用戶無要求時,高出外浮筒材質一個等級);
